动环系统培训资料
篇一:动环系统评述

监控系统介绍

1.1 监控系统概述

由于通信事业的迅猛发展,通信设备的不断更新,规模越来越大,加强通信设备的维护和管理,保证通信质量良好和安全运行,实行集中维护势在必行。现代化通信要求电源供应具有不间断性,动力机房环境集中监控管理系统的产生正是这种需求的反应,它需具有实时监控运行状态、预期故障发生、迅速排除故障、记录和处理相关数据、进行综合管理、从而节约值班人员调度等多重能力,进而提高动力设备运行的可靠性以及保证通信网络的安全畅通,及实现少人和无人值守。

为了加强维护手段的建设,提高劳动生产率和网络维护水平,为了保证通信的畅通无阻,对基本的动力设备及交换机房环境的监控显得尤为重要,而引入动力机房环境集中监控管理系统即使达成上述目的的重要手段。

1.2 动力环境集中监控对象

动力环境集中监控目前主要客户是各个通信运营商,监控对象主要是各类交换局、汇接局、模块局、基站、中继站等局站的动力设备与机房环境。集中就是将分散在一定区域内的被监控设备通过传输网,由监控中心来集中管理。监控则是反映系统的主要功能是监测与控制,在监控中心就能对远端的局站实现:遥测、遥信、遥控甚至遥调。整个系统的首要任务是对实时数据的快速响应,其次应当对历史的数据有存储分析的能力,可产生对设备维护有意义的报表和统计。

要弄清动力环境集中监控的对象,必须先了解局站内动力设备的组成。图一是一个标准交换局的动力设备关联图:

红色代表提供交流电源的动力设备,蓝色代表提供直流电源的动力设备,黄色代表需要保障供电的各类通信设备,为它直接供电的设备不能有一刻中断供电。动力维护的职能就是要保证供电的顺畅及动力设备安全可靠的运行。

高压系统一般在本地网的中心局才有,通常由:进线柜、电压互感器柜、避雷器柜、变压器柜、母线联络柜(有两路高压线路的配置)等组成。高压系统主要通过对其二次回路的改造来达到监控的目的,由于高压系统的特殊性和危险性,因此要求监控厂商要有稳定可靠的硬件采集单元和较强的施工安装经验。我们在哈尔滨变电所、保定电信、洛阳网通、苏州市电信、昆明市电信等都有成功案例(见图二)。

低压系统的存在较普遍,复杂的通常由:进线柜、计量柜、电容补偿柜、配电柜、联络柜(有两路低压线路的配置)、市电油机切换柜、稳压器等组成;简单的系统,如:基站、模块局等小型局站,外线入室后只有:电度表(电量计量)、配电柜或配电箱。几乎我们监控的每一个局站都会涉及到低压系统的监控。柴油发电机也属于一种低压设备,当低压进线故障时,可由柴油发电机发电供电,因此它可以看成低压供电的保障设备,但由于低压系统切换到油机供电会有短暂的中断,所以系统还应该有更可靠的保障设备供电(见下文的蓄电池)。

通信设备中很大部分要求使用直流电源供电,或24V或48V,高频开关电源就是完成交流到直流(整流)的转换。早期系统是由可控硅作为整流器件的相控电源,后来逐步由体积小、效率高、功率因数高、输出纹波杂音小、扩容方便、智能化程度高的高频开关电源所取代。高频开关电源一般由:交流屏、整流屏、直流配电屏组成,小系统会将这三部分集成到一个机架内。当交流中断后,整流模块不能工作,此时由蓄电池组放电继续为负载供电。蓄电池是直流供电的保障设备,由高频开关电源供电切换到蓄电池供电没有中断过程,所以蓄电池是一种重要的、必要的设备。很多局站没有柴油发电机但蓄电池是必备的(见图三),蓄电池的放电时间与其容量成正比,与负载耗电量大小成反比,此外单体电池的品质也会影响整体蓄电池的放电性能,所以蓄电池的监控对维护人员来讲也很重要。

通信设备中还有一些需要交流供电的设备,通常为这些设备供电的有:UPS和逆变器。 除了以上各类动力设备外,还有各种机房的环境量监控,如:空调、室内温湿度、烟雾告警、门禁系统、红外告警、漏水(水浸)等。

1.3 监控数据采集方式

上面讲述监控的对象也是一种对被监控设备的分类,是按照各设备的职能分类成:高压设备、低压设备、直流设备、环境设备,在我们监控系统操作终端的软件界面上就是按照这种分类来制作软件的(见图四),方便维护人员操作。此外我们还有两种分类方式:

1. 依照我们采集模块可将被监控设备分为:智能设备、传统设备、蓄电池组,三大 类。在作方案和报价时常采用这种分类方式来配置所需要的硬件。动环系统评述。

智能设备——是指该设备有数据通信接口,透过该接口可将其协议转换读出数据即能达到监控目的,所以对智能设备的监控关键在于对协议的破解,正确的通信协议和解码经验是关键。目前各运营商在经过多次设备改造后,现有的高频开关电源、柴油发电机、机房专用空调、UPS、逆变器等大多都是智能设备。我们累积了近十年的监控经验,已对一百多种智能设备成功解码。

传统设备——是指没有数据通信接口的设备,对这类设备的监控需要在设备上加装传感器、变换器、界面等,在不影响设备使用的同时将各种监控量转变为监控系统能接入的信号。此外对于一些机房周边的环境量如:温湿度、烟雾告警、红外告警、水浸等我们也可以把它归为传统设备。由此看出对传统设备的监控应该采取分散式采集,对设备进行可靠改造,多级电气安全隔离等措施。

蓄电池组——是直流供电系统的重要保障,对于可靠供电和日常维护意义重大。蓄电池的监控采集点多(常规蓄电池组一组由24颗单体电池组成),要求采集精度高(单体电池测量应该能达到千分位),且要能纪录电池充放电的曲线(见图五),帮助维护分析。由此我们把它单独分类出来。

动环监控系统方案
篇二:动环系统评述

动环监控系统方案

通过动环监控系统的集中监控有以下特点:动环系统评述。

1动环监控系统软件、硬件采用模块化设计,可保证系统的平滑升级,为局方的二次开发以及根据局方的要求进行特定化设计提供了可能,决无后顾之忧;

2动环监控系统的监控模块采用集约化、专业化设计,减少了冗余,为用户节约投资;

3动环监控系统前端模块采用军工技术设计生产,质量稳定可靠; 4动环监控系统具有故障自诊断和恢复功能;

5动环监控系统采用多级隔离技术,监控系统本身的故障不会对被监控设备产生影响;

6动环监控系统设计全面考虑了监控现场电源设备状况,可将国产、进口设备,智能与非智能设备,环境监测等全部纳入监控网;

7动环监控系统采用统一的TCP,IP协议,符合当今网络的发展趋势,具有良好的扩展性和兼容性;

8动环监控系统组网方式灵活多样,支持多种传输资源,混合组网;

动环监控系统分别监控的是:

1.漏水动环监控--漏水监控系统须采用线缆式的,对机房可能漏水部位(如空调、窗户等)进行监测。一旦有水泄漏碰到感应设备,感应设备通过控制器将漏水信号及漏水的位置及时地输送到监控系统,确

保系统在第一时间报警,确认泄漏的具体位置。

2.温湿度动环监控--一旦发现温湿度越限即刻启动报警;提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况,同时系统记录下的曲线可供机房管理人员参考。

3门禁机房动环监控--实时监控机房房门的开关状态、门开超时报警提示,有权限用户远程控制开门。

4.消防机房动环监控--一旦发现异常事件,系统即自动执行预定的控制策略,同时启动报警,报警可以有几种方式,如报警窗口、实时打印、语音提示、电话语音、电子邮件、短信等。

5.UPS监控系统动环监--对 UPS 进行全面监控,对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视,一旦有部件发生故障,系统会自动报警。

6.空调机房监控--监控空调各部件(压缩机、风机、加热器、加湿器、去湿器、滤网等) 的运行状态与参数,并可远程修改空调设置参数(温度与湿度),实现空调的远程开关机。

机房环境监控系统软件系统主要功能:

1、供配电监控

市电输入交流监控三相电压、电流、有关功率、功率因数等;以及对配电柜内8个开关进行监控,可查看所监测配电线路的参数。相应的参数应存有历史曲线,可查看该参数的历史曲线,可通过IE浏览器全面查看。

2、空调监控

实时***精密空调的工作状态与参数。系统实时全面诊断空调运行状况,监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器等)的运行状态和参数,并可通过软件或远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等),实现空调的远程开关机。

3、UPS监控

实时监测UPS的输入/输出电压、电流、频率、功率,蓄电池组的电压、后备时间、温度等参数,整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。

4、温湿度监控

实时显示室内各个温湿度的参数,一旦发现温湿度越限即刻启动报警,提醒管理人员及时调整空调的工作设置值或调整机房内的设备运行状况,系统应可自动调整空调的工作设置值。

5、漏水监控

漏水监控系统须采用线缆式的,对机房可能漏水部位(如空调、窗户等)进行监测。一旦有水泄漏碰到感应设备,感应设备通过控制器将漏水信号及漏水的位置及时地输送到监控系统,确保系统在第一时间报警,确认泄漏的具体位置。

6、门禁监控

实时监控机房房门的开关状态、门开超时报警提示,有权限用户远程控制开门。系统应支持同动力环境监控子系统的联动控制。比如双路火警信号发生,满足触发条件时,门禁系统可即时联动控制门的开启

7、图像安防监控:

对机房对的各路摄像头进行实时监控、记录并存储,并可与其它防盗设备如人体探头、玻璃碎、传感器等联动

8、消防监控

消防监控系统应能采集到烟感和温感的报警信息

9、防雷检测

实时对电源智能防雷设备的性能、工作情况进行监控

动环监控系统基础说明
篇三:动环系统评述

动力环境监控系统基础说明

动环监控系统是由软件和硬件搭建的综合性系统,软件包含动环系统软件和设备接口软件,硬件包含各种传感器和其它辅助性硬件设备。 软件:动环系统软件如同大脑,可以指挥和控制下端设备,前提是动环系统软件和下端智能设备能理解彼此之间的“语言”,智能设备的通讯协议规定了这一“语言”,从而智能设备对于动环系统软件的指令都能实时准确应答,所以通过智能设备的通讯协议开发的软件接口在动环系统中必不可少。

硬件:

 传感器:对于智能设备而言,它自身可以对外提供数据,不需要另加传感器。对环境量和非智能设备,需要加传感器,将某种状态转换成计算机可以理解的“语言“,例如:测机房温湿度,需要温湿度传感器,将不可摸的环境温度、空气含水量转换成电信号;测试新风机的滤网状态,需要加压差开关,通过测量滤网两侧的压力差值来判断滤网是否堵塞。

 其它:通讯转换模块,一般用于将RS232信号(点对点通讯)转换为RS485信号,以实现RS485总线通讯;

12V~24V直流电源或交流电源:传感器设备大多采用低压直流供电,应该视设备数量和设备分布位置,选择合适型号的开关电源对传感器分散供电或集中供电;

模块箱:用于放置开关电源或位于地板下安装的传感器设备,例如漏水控制器需要选用模块箱安装。

 视频系统:一般有两种常用方案,模拟摄像机+普通硬盘录像机(DVR)或网络摄像机+网络硬盘录像机(NVR)。

模拟摄像机+普通硬盘录像机:模拟摄像机和普通硬盘录像机带BNC接口,采用同轴电缆传输模拟信号,硬盘录像机内置硬盘(存储容量选配)保存视频信号并将多通道模拟信号转换为网络信号上传到环控系统,也可作为独立的系统本地使用和浏览。这种方案的弊端是摄像机和硬盘录像机要点对点接线,施工麻烦;

网络摄像机+网络硬盘录像机:网络摄像机带RJ45接口,采用网络方式传输网络信号,视频信号可直接上传到环控系统,硬盘录像机用以保存视频数据并可作为独立的系统的使用和浏览。这种方案的优点是组网较为简单,对于超过8路的系统,一般建议采用这种方式。

 门禁系统:一般组成为门控器+读卡器(门外安装)+开门按钮(门内安装)+电控锁。门控器有单通道、二通道、四通道门控器,选型时应兼顾价格成本和施工的合理。读卡器一般有ID+密码读卡器和指纹读卡器(中控F2-M集成IC读卡开门和指纹开门);电控锁常用的有电插锁和磁力锁,需根据门的类型和安装方式合理选型。

 数据采集器:集成多个串口信号输入和模拟量输入、开关量输入\

输出的一体化数据采集设备。

 定位漏水控制器

定位漏水传感器可以发现漏水并实现漏水位置的定位,非定位漏水传感器可以发现漏水但不能精确定位。下面是定位漏水控制器的两套方案,视精密空调距离灵活配置:

 新风机滤网监测

压差开关用于测量新风机滤网两侧的压差值,在滤网不堵塞的情况下,两侧的压强相差不大。滤网堵塞时,进风侧的压强大于出风侧的压强。

系统组网

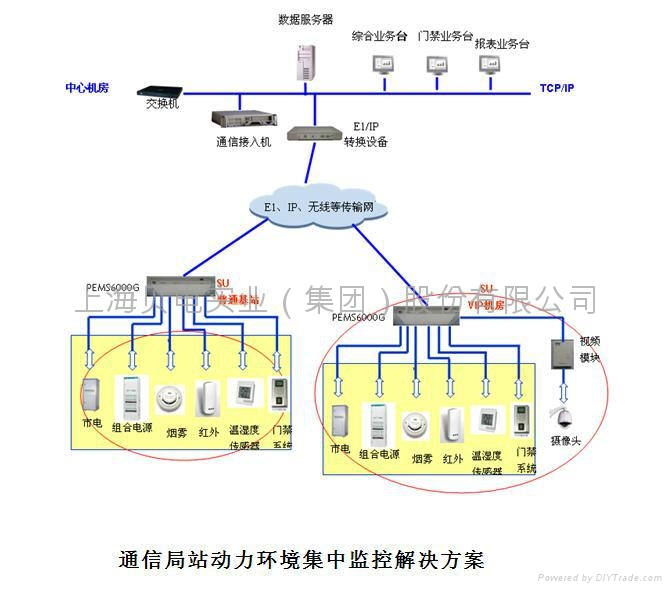

从下图可以看出动环监控系统中的几种信号。

动环监控软件操作手册
篇四:动环系统评述

深圳市通讯威科技有限公司

EP-MEVP SYSTEM 动力环境集中监控系统

安装使用说明书

版本 2.0动环系统评述。

动环系统评述。

目录

第一章 软件的安装 卸载 升级 ................................................................................. 4 1.1软件安装对计算机的配置要求 .......................................................................... 4 1.2软件的安装 .......................................................................................................... 4 1.3软件的卸载 ........................................................................................................ 11 1.4软件的升级 ........................................................................................................ 12 第二章 软件的基本操作 ........................................................................................... 13 2.1登录和进入软件操作界面 ................................................................................ 13 2.2 添加/设置/修改/删除硬件设备以及参数设置 ................................................ 14 2.2.1添加/设置控制器、采集器参数 ................................................................ 14 2.2.2修改/删除硬件设备 .................................................................................... 25 2.3监控设置及记录查询 ........................................................................................ 29 2.3.1报警方式定义 .............................................................................................. 29 2.3.2语音电话报警 .............................................................................................. 33 2.3.3短信报警 ...................................................................................................... 34 2.3.4监控实时记录 .............................................................................................. 37 2.3.5监控报警记录 .............................................................................................. 38 2.3.6温湿度数据记录 .......................................................................................... 39 2.3.7 UPS监控数据记录 ..................................................................................... 39 2.3.8 电话短信报警数据记录 ............................................................................. 40 2.3.9 空调监控数据记录 ..................................................................................... 41 2.4如何添加/修改/删除电子地图 .......................................................................... 42 2.4.1 添加电子地图 ............................................................................................. 42 2.4.2 修改电子地图 ............................................................................................. 46 2.4.3 删除电子地图 ............................................................................................. 47 2.5 如何在电子地图中添加/修改/删除 监控点 .................................................... 48 2.5.1 添加监控点 ................................................................................................. 48 2.5.2 修改监控点 ................................................................................................. 50 2.5.3 删除监控点 ................................................................................................. 51 2.5.4 添加地图连接 ............................................................................................. 52 2.6 电子地图中的报警和复位 ............................................................................... 54 2.7 如何增加系统用户信息和授权 ....................................................................... 54 2.8如何注册系统 .................................................................................................... 57 2.9 数据库维护 ....................................................................................................... 59 第三章 WEB查询服务 ............................................................................................. 61 3.1:软件安装对计算机的配置要求 ..................................................................... 61 3.2:安装WEB查询服务: ................................................................................... 61

3.3:配置WEB查询服务: ................................................................................... 63 3.4:登录和使用WEB查询服务: ....................................................................... 64

第一章 软件的安装、卸载、升级

1.1软件安装对计算机的配置要求

CPU 主频1.6GHz 或以上

内存 最低要求256MB [

推荐

512MB]

硬盘 系统驱动器上需要 100MB以上的可用空间

显示 Super VGA (1024x768) 或更高分辨率的显示器(颜色设置为 256 色或更高)

鼠标 Microsoft 鼠标或兼容的指点设备

操作系统 : Windows 2000 Windows XP

Windows 7 (管理员权限)

Microsoft Windows Server 2003 Microsoft Windows Server 2008

1.2软件的安装

首先将光盘放入光驱,执行光盘目录【安装软件】里面的,

系统会弹出安装界面(如下图)

注意:Microsoft.NET Framework 软件包和中文语言包,是必需安装的。如果不安装 .NET软件包,程序将无法正常运行。如果您的系统已经安装过语言包,系统会自动跳到下一安装环节,进行软件的安装。

单击【接受】系统将自动安装.net组件以及动环监控系统软件。如下图:

.net组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。【如下图】
